لوله کاروگیت (HDPE) چیست | کاربردها، مشخصات فنی و روش اتصال و نصب

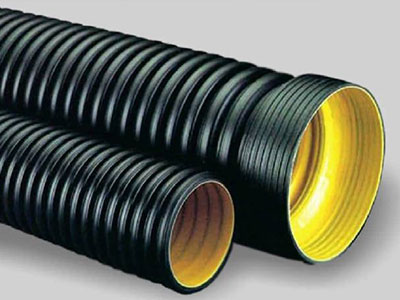

لوله کاروگیت (Corrugated Pipe) نوعی لوله مهندسی شده از پلی‌اتیلن با چگالی بالا (HDPE) است که دارای ساختار دو جداره می‌باشد. در این لوله‌ها، سطح داخلی صاف و صیقلی و سطح خارجی به صورت موج‌دار یا کنگره‌ای طراحی شده تا هم جریان سیال را به‌خوبی هدایت کند و هم مقاومت مکانیکی بالایی در برابر فشارهای خارجی داشته باشد.

ساختار دو لایه باعث می‌شود ویژگی‌های هیدرولیکی و مکانیکی بهینه شود؛ لایه داخلی جریان سیال را با کمترین اصطکاک ممکن عبور می‌دهد و لایه خارجی با فرم موج‌دار خود مقاومت بالا در برابر بارهای خاک و ترافیک را فراهم می‌کند.

ساختار و مواد تشکیل‌دهنده لوله کاروگیت

لوله‌های کاروگیت معمولاً از پلی‌اتیلن با چگالی بالا (HDPE) تهیه می‌شوند؛ ماده‌ای که به علت مقاومت شیمیایی و مکانیکی بالا از بهترین گزینه‌ها برای خطوط زیرزمینی است.

• لایه داخلی: صاف، صیقلی با حداقل زبری برای بهبود سرعت و جریان سیال.
• لایه خارجی: موج‌دار (کنگره‌ای) که مقاومت حلقوی لوله را افزایش می‌دهد و در برابر بارهای خارجی مانند وزن خاک و تردد وسایل نقلیه مقاومت می‌کند.

این طراحی باعث می‌شود لوله کاروگیت سبک‌تر، نصب‌پذیرتر و اقتصادی‌تر باشد نسبت به لوله‌های بتنی یا فلزی مشابه.

ویژگی‌های مهم لوله کاروگیت

لوله کاروگیت (Corrugated Pipe) یا لوله پلی اتیلن دوجداره فاضلابی به دلیل طراحی خاص و مقاومت بالا، یکی از پرکاربردترین گزینه‌ها در شبکه‌های فاضلاب و زهکشی است. مهم‌ترین ویژگی‌های این لوله عبارتند از:

1. مقاومت بالا و استحکام مکانیکی: ساختار موج‌دار خارجی، مقاومت حلقوی بسیار مناسبی در برابر بارهای سطحی و زیرسطحی ایجاد می‌کند. این لوله‌ها می‌توانند فشار خاک و ترافیک را تحمل کنند بدون آنکه تغییر شکل قابل توجهی دهند.
2. وزن سبک و نصب آسان: به دلیل استفاده از پلی‌اتیلن، وزن این لوله‌ها بسیار کمتر از لوله‌های بتنی یا فلزی است؛ این موضوع باعث کاهش هزینه‌های حمل و نصب می‌شود و نیازی به تجهیزات سنگین در پروژه‌های کوچک نیست.
3. مقاومت در برابر خوردگی و مواد شیمیایی: HDPE در برابر خوردگی، اسیدها، بازها و بسیاری از مواد شیمیایی مقاوم بوده و عمر مفید طولانی‌تری نسبت به لوله‌های فلزی دارد.
4. طول عمر بالای لوله های کاروگیت: لوله‌های کاروگیت به‌دلیل مقاومت بالا در برابر عوامل محیطی و زبری کم جریان سیال، معمولا بیش از ۵۰ تا حتی ۱۰۰ سال عمر مفید دارند.
5. انعطاف‌پذیری و تحمل حرکت زمین: انعطاف‌پذیری مناسب باعث می‌شود حتی در شرایطی که خاک تغییر شکل می‌دهد، لوله بدون ترک یا شکستن باقی بماند.
6. اقتصادی بودن: هزینه پایین‌تر تولید، حمل و نصب نسبت به لوله‌های بتنی یا فولادی، لوله کاروگیت را به گزینه‌ای مقرون‌به‌صرفه بدل می‌کند.

انواع و استانداردهای لوله کاروگیت

لوله‌های کاروگیت در سایزهای بسیار متنوع از حدود ۱۱۰ میلی‌متر تا بیش از ۳۰۰۰ میلی‌متر قطر تولید می‌شوند و بسته به کاربرد در کلاس‌های مقاومت مکانیکی مختلف عرضه می‌گردند.

این لوله‌ها تحت استانداردهای مشابه DIN16961 و استانداردهای ملی هر کشور تولید می‌شوند تا اطمینان از کیفیت و تطابق با شرایط پروژه فراهم شود.

کاربردهای لوله کاروگیت

لوله‌های کاروگیت به علت ترکیب مقاومت، سبکی و دوام بالا در بسیاری از زمینه‌های مهندسی کاربرد دارند:

۱. سیستم‌های زهکشی و هدایت آب: برای جمع‌آوری آب‌های سطحی در زمین‌های کشاورزی و شهری به‌کار می‌روند و از ایجاد آب‌گرفتگی جلوگیری می‌کنند.

۲. شبکه‌های فاضلاب ثقلی: برای انتقال فاضلاب در شبکه‌های شهری و روستایی بدون فشار (ثقلی) بسیار رایج هستند.

۳. کالورت‌ها و مجاری زیر پل‌ها یا جاده‌ها: در محل‌هایی که نیاز به عبور آب یا فاضلاب از زیر مسیر تردد است، لوله کاروگیت به‌علت تحمل بار مناسب استفاده می‌شود.

۴. سیستم‌های مدیریت روان‌آب شهری: برای هدایت آب باران از معابر و سطوح شهری استفاده می‌شود.

۵. حفاظت کابل‌های برق و مخابرات: در کاربردهای خاص، به‌عنوان کانال محافظ کابل‌های زیرزمینی نیز استفاده می‌شوند.

۶. کاربردهای تخصصی: در برخی موارد، نسخه‌های ویژه برای تهویه، سیستم‌های شناور یا پروژه‌های صنعتی نیز به‌کار می‌روند.

مزایای لوله گاروگیت در مقایسه با سایر لوله‌ها

ویژگی	لوله کاروگیت	لوله بتنی	لوله فلزی
وزن	سبک	سنگین	متوسط
نصب	آسان	سخت	متوسط
مقاومت در برابر خوردگی	عالی	خوب	ضعیف
مقاومت مکانیکی	مناسب	عالی	خوب
هزینه	اقتصادی	گران	متوسط

لوله‌های کاروگیت به‌طور کلی در پروژه‌های اقتصادی، سریع و مقاوم در محیط‌های خورنده بر دیگر گزینه‌ها برتری دارند.

نحوه اتصال و نصب لوله کاروگیت

نصب صحیح لوله کاروگیت (HDPE دو جداره) نقش بسیار مهمی در آب‌بندی شبکه، جلوگیری از نشست خاک، افزایش عمر مفید و عملکرد مناسب سیستم فاضلاب یا زهکشی دارد. از آنجایی که این لوله‌ها انعطاف‌پذیر هستند، بخش زیادی از استحکام آن‌ها از خاک اطراف تأمین می‌شود؛ بنابراین اجرای درست بستر و خاکریزی به اندازه خود اتصال اهمیت دارد.

در ادامه مراحل نصب و انواع روش‌های اتصال را به‌صورت گام‌به‌گام توضیح می‌دهیم.

مراحل نصب لوله کاروگیت

۱. حفاری و آماده‌سازی ترانشه

ابتدا مسیر لوله‌گذاری طبق نقشه مشخص و ترانشه حفاری می‌شود.

نکات مهم:

• عرض ترانشه = قطر لوله + حداقل ۳۰ تا ۵۰ سانتی‌متر فضای کار
• دیواره‌ها پایدار و ایمن باشند
• کف ترانشه عاری از سنگ، نخاله و اجسام تیز
• شیب کف مطابق طراحی (برای فاضلاب ثقلی معمولاً ۰.۵ تا ۲٪)

۲. اجرای بستر مناسب

بستر مناسب باعث توزیع یکنواخت بار و جلوگیری از آسیب به لوله می‌شود.

مصالح پیشنهادی:

• ماسه شسته
• شن نخودی
• مخلوط ماسه و خاک دانه‌ریز

ضخامت بستر: حداقل ۱۰ تا ۱۵ سانتی‌متر

سپس سطح بستر باید:

• کاملاً تراز
• متراکم
• بدون فضای خالی باشد

۳. قرار دادن لوله داخل ترانشه

• لوله‌ها با دقت حمل شوند (پرتاب نشوند)
• روی زمین کشیده نشوند
• جهت مادگی/سوکت در خلاف جهت جریان قرار گیرد
• تراز و شیب هر شاخه کنترل شود

روش‌های اتصال لوله کاروگیت

بسته به سایز لوله، نوع پروژه و حساسیت آب‌بندی، روش اتصال انتخاب می‌شود:

۱. اتصال کوپلر و واشر لاستیکی (پرکاربردترین روش)

مراحل اجرا:

• تمیز کردن دو سر لوله
• قرار دادن واشر در شیار
• استفاده از روان‌کننده (صابون صنعتی یا گریس سیلیکونی)
• جا زدن کوپلر
• فشردن لوله دوم تا انتها

مزایا:

• نصب سریع و آسان
• آب‌بندی بسیار مناسب
• قابلیت باز و بسته شدن
• مناسب اکثر قطرها (۱۱۰ تا ۱۲۰۰+ میلی‌متر)

کاربرد: شبکه‌های فاضلاب شهری، زهکشی و انتقال آب‌های سطحی

۲. اتصال سرسوکت (Socket / Bell-Spigot)

در این روش یک سر لوله به‌صورت مادگی کارخانه‌ای است.

روش:

• قرار دادن واشر در سوکت
• وارد کردن سر نر لوله بعدی

مزایا:

• سرعت بالا
• کاهش قطعات اضافی
• آب‌بندی مطمئن

۳. جوش اکستروژن (Extrusion Welding)

مناسب پروژه‌های صنعتی و قطرهای بزرگ.

روش:

• آماده‌سازی سطح اتصال
• ذوب پلی‌اتیلن با دستگاه اکسترودر
• پر کردن درز با مواد مذاب

مزایا:

• اتصال کاملاً یکپارچه
• بدون نشتی
• استحکام بسیار بالا

کاربرد:

• قطرهای بزرگ
• منهول‌ها
• پروژه‌های حساس و دائمی

۴. اتصال فلنجی

برای اتصال لوله به:

• پمپ‌ها
• منهول‌ها
• شیرآلات صنعتی

مزایا:

• باز و بسته شدن آسان
• مناسب تعمیرات و تجهیزات مکانیکی

۴. خاکریزی و دفن لوله (مرحله بسیار مهم)

عملکرد سازه‌ای لوله کاروگیت وابسته به خاک اطراف است. مراحل اصولی:

خاکریزی جانبی:

• دو طرف لوله با ماسه یا شن نرم
• کوبش دستی یا سبک
• تا نیمه ارتفاع لوله

خاکریزی تاج لوله:

تا ۳۰ سانتی‌متر بالای لوله با مصالح نرم

خاکریزی نهایی:

• ادامه با خاک معمولی
• کوبش لایه‌ای هر ۲۰–۳۰ سانتی‌متر

نکات طلایی نصب لوله کاروگیت

• از مصالح درشت و سنگی استفاده نکنید
• کوبش مستقیم روی لوله انجام نشود
• قبل از دفن کامل، تست نشتی انجام دهید
• در مسیرهای ترافیکی عمق دفن بیشتر در نظر بگیرید
• از تابش طولانی آفتاب قبل از نصب جلوگیری شود
• شیب لوله‌ها با تراز یا دوربین کنترل شود

تست نهایی

قبل از بهره‌برداری:

• تست آب‌بندی (آب یا هوا)
• بازرسی اتصالات
• کنترل تغییر شکل لوله

جمع‌بندی

لوله‌های کاروگیت به‌عنوان یکی از مدرن‌ترین و کارآمدترین گزینه‌ها در شبکه‌های فاضلاب، زهکشی و مدیریت آب‌های سطحی شناخته می‌شوند. ساختار دو جداره، وزن سبک، مقاومت بالا در برابر فشارهای خاک و خوردگی، طول عمر زیاد و هزینه اجرای اقتصادی، این نوع لوله را به انتخابی هوشمندانه برای پروژه‌های عمرانی و زیرساختی تبدیل کرده است.

با این حال، عملکرد واقعی لوله کاروگیت تنها به کیفیت محصول محدود نمی‌شود؛ بلکه نصب اصولی، انتخاب روش اتصال مناسب، اجرای بستر استاندارد و خاکریزی صحیح نقش تعیین‌کننده‌ای در آب‌بندی، دوام و کارایی شبکه دارند. رعایت این نکات باعث می‌شود سیستم سال‌ها بدون نشتی، شکستگی یا نشست خاک به‌درستی کار کند.

در نهایت، اگر طراحی مهندسی صحیح با اجرای استاندارد همراه شود، لوله کاروگیت می‌تواند یک راهکار ایمن، مقرون‌به‌صرفه و بلندمدت برای انواع پروژه‌های انتقال و دفع سیالات زیرزمینی باشد.
